滚筒烘干机近年来受到用户的高度赞扬，一度成为行业内抢手的货源。E尊国际简单阐述滚筒烘干机的结构和工作原理:
滚筒烘干机结构简介及工作原理滚筒烘干机是选矿设备的系列产品之一。其规格型号比较齐全。根据筒体直径，有2.0m、2.2m、 2.4m、 3.4m、4.1m等。气缸长度有8m、10m等规格.26m，也可根据用户需求定制。按照传输形式分为右传和左传，合同中没有规定的都按照右传配置；为便于运输和安装，筒体较长时采用分体加工、现场对接和整体式。该系列产品广泛用于水泥、矿山、建材、化工、粮食和复合肥生产行业的物料烘干。

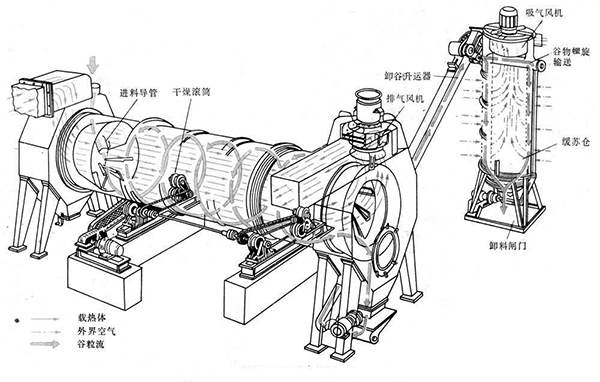

滚筒烘干机主要由前后滚筒装置、装卸装置、传动装置和齿轮罩组成。筒体为卧式旋转筒体，筒体内部焊接有各种前后交错角度不同的造纸板。在进料端，提供门环和螺旋板以防止倾倒。支撑用的轮带安装在外侧。气缸通过前后轮带支撑在支撑轮装置上，后支撑轮装置上设有止动轮，控制气缸的轴向运动。气缸的旋转由传动装置驱动，并通过小齿轮固定在气缸齿轮上旋转。每个支撑辊都设有调节顶杆，以调节支撑辊的前后位置。同时还有滚轮刮毡，使滚轮带接触面含有良好的油膜，延长了滚轮与带的使用寿命。筒体的两端伸入进出料装置，柔性密封板与筒体紧密贴合。进料箱内设有进料槽，进料箱下端的密封板内侧设有用于出料和清料的腰形孔，以避免倾倒物料造成的物料挤压和堵塞。传动装置由电机、减速器、联轴器、小齿轮总成等部件组成。
滚筒烘干机的工作原理：

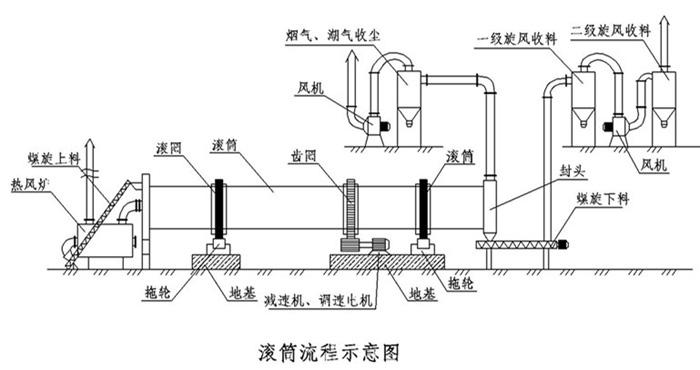

滚筒烘干机的热源来自燃烧装置，烘干机采用下游加热方式。因此，待烘干的物料从进料箱和进料口滑入圆筒，即被螺旋板推回。由于烘干机倾斜放置，物料在重力和旋转的作用下流向后端，另一方面，物料被造纸板反复拾取，带到上端，然后不断向下提升，使物料在滚筒内形成均匀的幕帘，与滚筒内的热气流充分换热。随着物料的反复提升，所含水分逐渐烘干，从而达到烘干的目的。
